基于DAQ-9600系統創建
專用多點電流測量模塊
精確高效的電流測量在測試、開發和監測應用中具有關鍵作用——尤其在電力電子、電池測試和自動化系統驗證領域。固緯電子的DAQ-9600數據采集系統提供了一個專為靈活性與高性能設計的模塊化平臺。該系統配備多種可插拔模塊，支持電壓測量、電流測量、矩陣開關切換及數字輸入/輸出功能。
當前測量中尤為值得關注的是DAQ-901和DAQ-909模塊，這兩款模塊均配備內置電流測量通道。它們能有效降低系統復雜度、提高測量精度，并為需要多點電流數據采集的應用場景提供流線化配置解決方案。
DAQ-901
DAQ-909

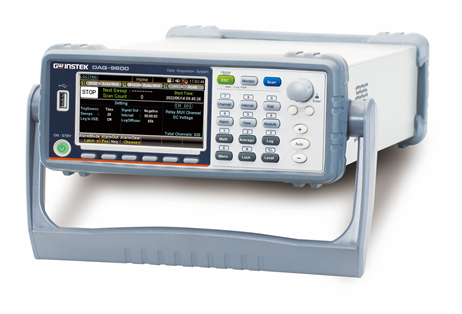

DAQ-9600
可用模塊及測量功能
DAQ-9600系統支持七款可插入主機的模塊。每種模塊均具有特定功能，可適配各類信號類型和測量需求。下表重點列出各模塊的關鍵電氣特性與功能，特別是與電流測量相關的參數：
DAQ-900
Type:20-通道多路復用器
速度(ch/sec):450
最大電壓:120 V
最大電流:—
帶寬:10 MHz
Thermal Offset:< 4 μV
備注:內置冷接點技術 (CJC)
DAQ-901
Type:20+2通道通用多路復用器
速度(ch/sec):80
最大電壓:300 V
最大電流:1 A
帶寬:10 MHz
Thermal Offset:< 4 μV
備注:內置冷接點技術
2個額外電流通道（共22個）
DAQ-903
Type:40-通道單端多路復用器
速度(ch/sec):80
最大電壓:300 V
最大電流:—
帶寬:10 MHz
Thermal Offset:< 1 μV
備注:公共低電位基準，不支持四線制測量
DAQ-904
Type:4×8 雙線矩陣
速度(ch/sec):—
最大電壓:300 V
最大電流:—
帶寬:10 MHz
Thermal Offset:< 1 μV
備注:靈活的路由矩陣
DAQ-907
Type:多功能模塊(DIO, DAC)
速度(ch/sec):—
最大電壓:42 V
最大電流:±24 mA
帶寬:100 kHz
Thermal Offset:—
備注:數字I/O和兩個18位模擬輸出
DAQ-908
Type:20-通道執行器/通用開關符合模塊
速度(ch/sec):—
最大電壓:300 V
最大電流:—
帶寬:10 MHz
Thermal Offset:< 4 μV
備注:用于控制或路由的C型繼電器
DAQ-909
Type:8+2通道高壓大電流多路復用器
速度(ch/sec):60
最大電壓:DC 600 V / AC 400 V
最大電流:2 A
帶寬:10 MHz
Thermal Offset:< 4 μV
備注:2個大電流通道，支持可焊接SHUNT
DAQ-9600
傳統方法與集成解決方案對比
當需要進行多點電流測量時，傳統方法是在測量點串聯精密分流電阻，通過捕獲分流電阻上的電壓降，并運用歐姆定律（I=V/R）間接計算電流值。這種方法雖然可行，但會因機械連接（如端子螺絲的緊固程度或老化）引入變量——這些因素會導致接觸電阻不一致，從而造成測量誤差。
DAQ-909（8通道高電壓+2通道大電流復用模塊）提供了集成度更高、更可靠的解決方案。該模塊配備專用焊盤，可直接安裝分流電阻。這種設計通過消除螺絲端子的需求，徹底解決了機械連接的不穩定性問題。焊接連接提供了更好的熱穩定性和電氣穩定性，從而確保電流測量結果的一致性。憑借同時支持高壓和大電流測量的能力，DAQ-909可轉型為強大可靠的專用電流測量解決方案，特別適用于高密度測試環境。
Dedicated solder pads
分流電阻選型建議
為獲得最佳分辨率并確保分流器壓降最小，應根據預期電流范圍選擇合適的電阻值：
- 1 Ω: 適用于毫安級(mA)小電流測量。可產生較高電壓信號，提供更優分辨率
- 0.1 Ω: 適用于安培級(A)、最高2A的電流測量。在功率損耗與電壓壓降之間實現最佳平衡
軟件配置指南：DAQ-數據記錄儀
DAQ-數據記錄儀軟件支持實時測量、記錄與分析電壓和電流信號。使用分流電阻進行電流測量時，應按以下方式配置軟件：
1. **設置測量模式為直流電壓(DCV)**
選擇'直流電壓'模式，測量焊接在DAQ-909模塊上的分流電阻的電壓降。
2. **啟用線性轉換功能(MX+B) **
使用內置線性縮放功能將電壓值轉換為電流值:
- **M = 1/R**, 其中R為分流電阻值
- **B = 0** (零偏移量)
例: 對于0.1 Ω分流電阻，設置M=10。
計算公式為：
`Current (A) = 10 × Voltage (V)
這種配置方式使工程師能夠直接在軟件界面讀取電流值，實現以安培為單位的實時監測和數據記錄。DAQ-9600平臺與DAQ-909模塊相結合，為多點電流測量應用提供了全面可靠的解決方案。集成式大電流通道與可焊接分流電阻支持的設計，消除了常見誤差源，顯著增強系統穩定性。
該配置在電源監控、能效評估、電氣負載特性分析及自動化測試環境等應用中尤其具有優勢。結合直觀的DAQ-數據記錄儀軟件，用戶可獲得高分辨率數據采集、簡化配置流程和直接電流讀數三大核心價值——在要求嚴苛的實驗室或生產測試條件下，有效優化從設置到分析的完整工作流程。
