鋰離子電容器(Lithium Ion Capacitor, LIC)則結合了鋰離子電池(LIB)負極與電雙層電容器(EDLC)正極的混合架構【圖二】，提供2.0V-3.8V的工作電壓使其能量密度較EDLC高【圖三】，同時保持高輸出功率、優異安全性能和長使用壽命，更能彌補LIB在功率密度不足、安全性及使用壽命上的問題，成為目前AI運算中心主要的電力備援選擇。
▲【圖二】LIC、EDLC、IB正負極架構示意圖

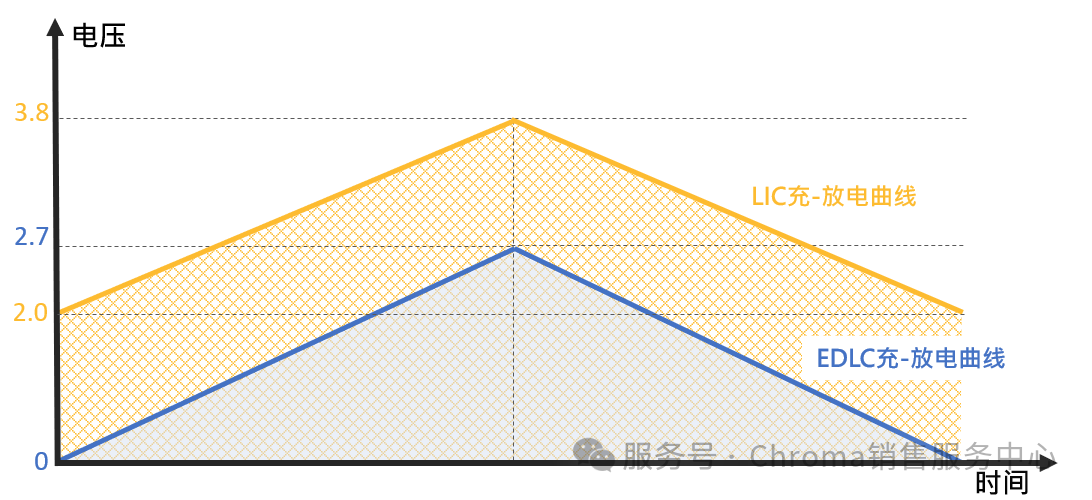

▲【圖三】LIC、EDLC充電曲線示意圖
為確保電容器儲能系統的電力運行質量，必須從LIC的質量把關，尤其是直流內阻(DCIR)與電容(Capacitance)這兩項關鍵指標。目前評價該類電容器的主要方式是透過IEC62813國際規范，主要定義了LIC評價的測試手法，但在測試過程中使用者常面臨諸多挑戰：
計算公式中的各項參數點，建議測試設備必須具備1ms時間分辨率抓取數值，才能精準推算出ESR結果。 測試設備必須具備自動推算算法，測試完畢即完成Capacitance及DCIR值推算，提高測試效率與可靠性。
針對IEC 62813國際規范測試所會面臨到的難題，Chroma 17010/17010H具備以下特點：
設備在測試過程中皆以1ms的時間分辨率進行電壓、時間與電流量測與控制，Capacitance及DCIR的計算則采用10ms速度準確抓取電壓及對應的時間。 測試設備的規格涵蓋200uA到2400A范圍，可以滿足LIC從研發到量產等應用，17010H 另可選擇具備30s脈沖放電4800A功能。 測試軟件Battery LEx具備獨立測試工步【下圖四】，透過最小平方回歸（least-squares regression）算法，單次測試即完成Capacitance及DICR推算。
▲【圖四】Chroma 17010 IEC62813軟件設定畫面
