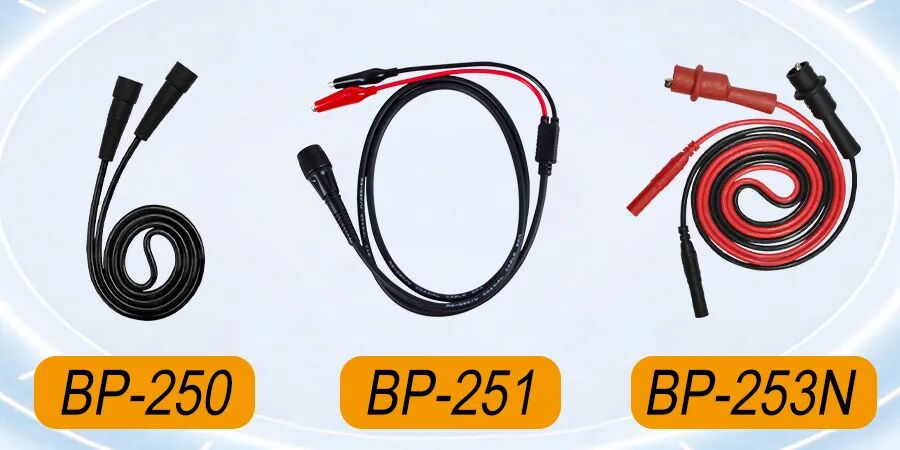

BP-250和BP-251輸出線是特征阻抗為50Ω的射頻同軸線，其主要功能是以最小損耗傳輸射頻功率，并保持信號完整性（通過阻抗連續避免反射，廣泛應用于無線電通信與廣播、測試與測量儀器、高速數字電路等領域。
在高壓放大器測試中，所使用的射頻測試設備均設計為50Ω接口，以確保測量準確性和系統一致性。常用配套設備包括：
信號發生器DG5200：輸出端口為50Ω，用于提供特定頻率和功率的射頻信號。
示波器MDO7500A：高頻示波器的通道輸入阻抗通常可切換為50Ω，以匹配傳輸線阻抗，避免信號反射。
頻譜分析儀MSD6360A：輸入端口為50Ω，用于信號頻譜分析。

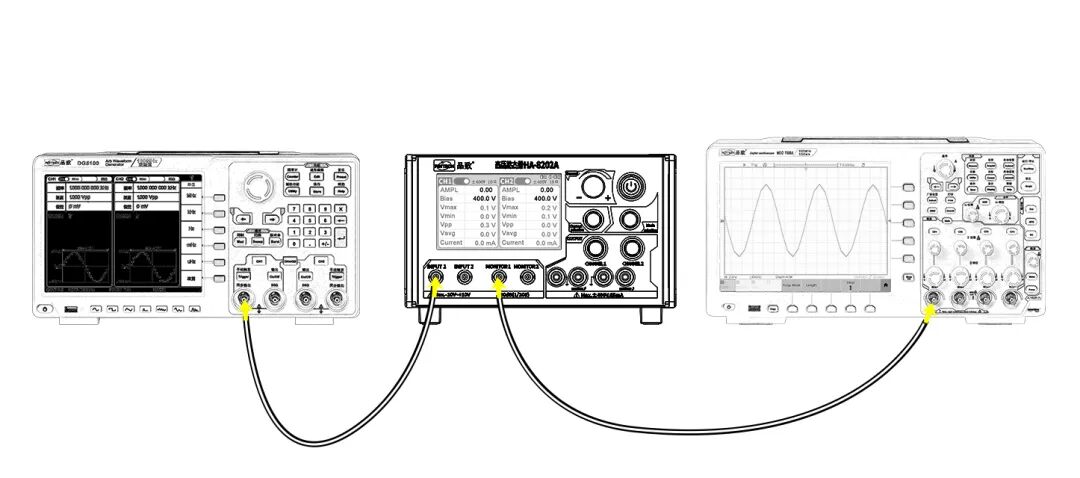

正確連接方法如下（參見圖示）
信號發生器輸出端與放大器輸入端之間使用BP-250連接。(若被測信號接口非BNC類型，應選用BP-251：鱷魚夾連接被測信號，BNC端接入放大器輸入。)
放大器的Monitor輸出端與示波器輸入端之間使用BP-250連接。
放大器高壓輸出端應選用BP-253N（香蕉插轉鱷魚夾）。
使用50 Ω同軸線可能帶來的問題：
50Ω同軸線等效電容約為100 pF/m，在高頻應用中接入負載后會增大靜態電流，從而限制最大輸出電流。
操作不便且存在安全隱患。若將50Ω同軸線與MT-246（BNC母頭轉香蕉插）搭配使用，容易誤將BP-250接入示波器，造成設備損壞。
