2025年10月，萬里眼發布了全球第二名、國內首款90GHz帶寬實時示波器。
（萬里眼發布90GHz超高速實時示波器，圖片來源：萬里眼）
這一突破意味著：我們終于在超高頻測試儀器領域沖破封鎖、進入世界頂尖梯隊。但問題也隨之而來：
工作中1GHz帶寬的示波器都足夠用了，90GHz帶寬究竟能做什么？
而200GS/s的采樣率，又是如何實現的？
我們離世界第一的Keysight UXR，還有多遠？
今天，就讓我們一次講清楚：為什么這臺示波器堪稱“國產儀器的登頂之作”。
萬里眼發布會上提到：7nm以下制程的AI芯片，高速接口速率已達到112Gbps，需要帶寬超過60GHz 的示波器來測試。

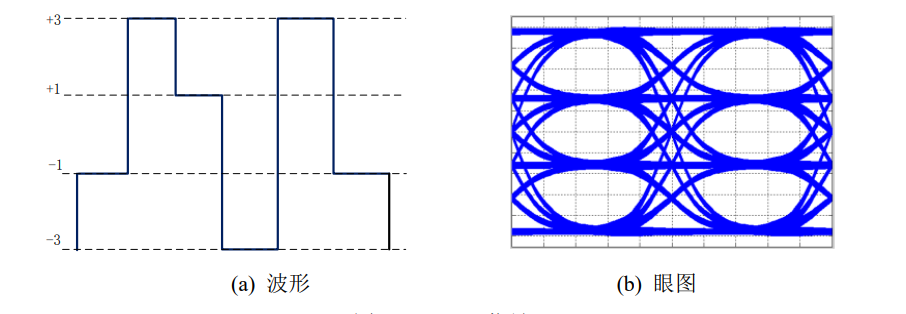

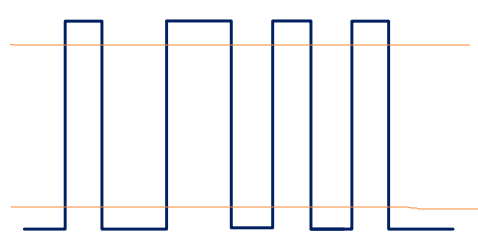

換算一下就明白了—PAM4調制下符號率為56Gbd，每個符號時長17.9ps，其中上升沿僅4.5ps。根據公式BW=0.35 / t，得到帶寬需求約78GHz。
也就是說，如果沒有90GHz 級示波器，我們連7nm芯片的接口波形都無法完整觀測。這不僅是科研測試問題，更是產業鏈安全問題。
90GHz帶寬的國產化，意味著核心工藝研發不再被掣肘。
2. 物理極限｜為什么“帶寬”才是最大亮點？
在高頻信號傳輸中，功率會因電阻、電導和介質損耗而急劇衰減。傳播常數 γ = α + jβ = √[(R + jωL)(G + jωC)]，頻率越高，R、G、ω都隨之增大，信號衰減成倍放大。再加上“皮膚效應”讓高頻電流只在導體表面流動—1GHz信號皮膚深度約2μm，而90GHz僅0.2μm，路徑變窄百倍，電阻自然劇增。
解決辦法？—磷化銦 （InP） 工藝。這種材料讓電子遷移率高、電阻低、介質損耗小，還能降低熱噪聲。這意味著同樣的衰減條件下，InP可以支撐更高頻率信號傳輸。
材料突破=帶寬突破，

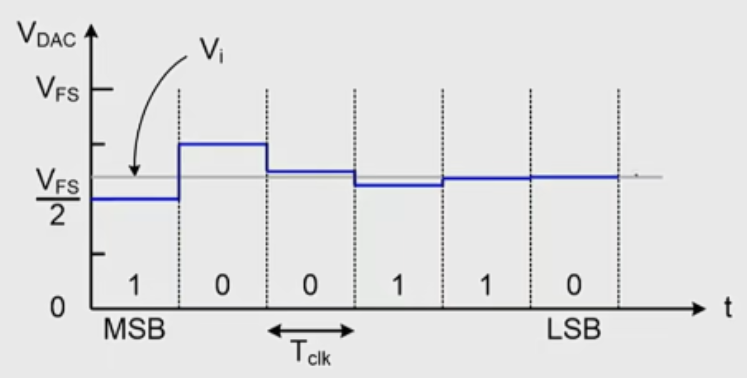

200GS/s采樣率意味著：每個采樣間隔只有5ps—在這段時間里，光只能走1.5mm。傳統逐次逼近ADC根本做不到。
于是萬里眼采用了“分而治之”的架構：
一級并行： 把200GS/s拆成4個50GS/s ADC交織工作；
二級并行： 每個50GS/s ADC再拆分為128個390.625MS/s子 ADC；
通過精密時序控制，實現整體200GS/s采樣率。
這就像把5ps的難題分成了無數個2.56μs的小任務。
核心在于前端的高速采樣保持器（Sample-and-Hold），它能瞬間“凍結”90GHz信號，為后端ADC贏得時間。
這一技術同樣基于InP工藝。更重要的是—這些ADC已經實現國產化。這意味著，我們終于掌握了GHz級采樣鏈的完整閉環。
那么，世界第一的示波器是什么水平？答案是美國是德科技Keysight UXR。
它在2018年發布，擁有：
帶寬110GHz
采樣率256GS/s
分辨率10bit
UXR采用兩級InP采樣保持架構：先把110GHz信號拆成4路32GHz，再次拆為16路8GHz，最后輸入4個64GS/s硅基ADC并時域交織。
整個系統從射頻前端到ADC，再到DSP，全部為定制芯片。
其 DSP 每秒需實時處理 128 GB 數據量，這在 2013 年尚無現成芯片可實現，于是 Keysight 自研 DSP 芯片解決。
正因如此，這款示波器售價高達150萬美元。
而萬里眼示波器雖結構簡化，但在ADC與FPGA層面已高度國產化，能以商業化元件完成90 GHz觀測，已屬全球頂尖。
差距存在，但路徑正確。
總結｜從“追趕者”到“定義者”
短短幾年，中國團隊完成了從1GHz到90GHz的跨越。這不僅僅是一臺儀器的性能突破，更是一條完整產業鏈的自立。材料、制程、架構、算法—每一步都在重塑我們的工程能力。
未來，當我們能在InP芯片、ADC架構和DSP算法上進一步創新，下一臺“世界第一”的超高頻示波器，或許就將誕生在中國。
