WLAN是無線移動通信的主要分支，它以無線信道作為傳輸媒介，提供了傳統有線局域網的功能，并具備有線網絡無法相比的可移動、漫游等特性，能夠使用戶真正實現隨時、隨地、隨意的訪問寬帶網絡。此外，無線局域網還具備安裝簡單、易擴展、易管理等特點，因而具備極大的應用前景。IEEE 802.11系列標準為WLAN的發展提供巨大的支持。

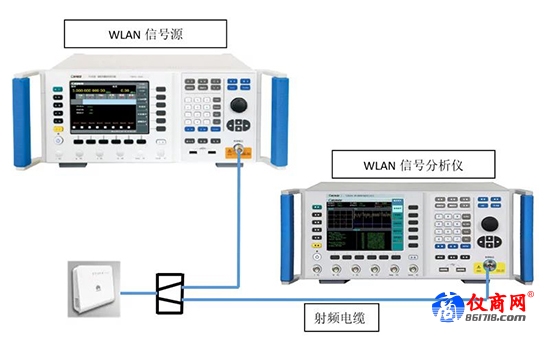

圖1 WLAN信號分析儀測試連接圖

中電儀器推出的 Ceyear 5264B作為WLAN信號分析儀，支持IEEE 802.11 a/b/g/n/ac的20MHz帶寬測試，支持多種調制方式，包括BPSK，QPSK，16QAM，64QAM等。可以提供WLAN信號的基本測試功能。

OFDM(正交頻分復用)作為WLAN主要的多載波調制方案， 近年來倍受關注。由于OFDM 能有效抑制多徑時延, 且頻譜利用率較高， 被廣泛認為是在無線時變信道中實現高速數據傳輸?shù)闹匾侄巍?span>WLAN信號分析模塊主要完成載波同步、定時同步、去除CP、FFT解調、信道估計、反映射等。物理層幀格式如下：

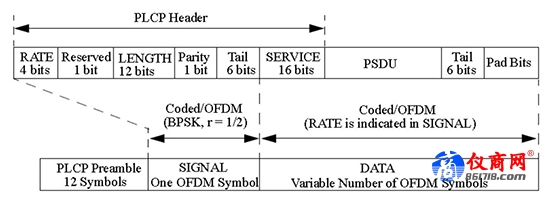

圖2 PPDU幀格式

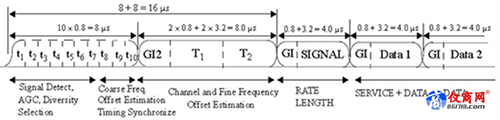

圖3 OFDM訓練結構

針對OFDM物理層信號特點，WLAN信號分析儀采用選件方式進行信號模擬和信號質量測試，測試結果如下：

1.配置信號源發射QPSK調制信號，頻點2.0G，WLAN模式為a/g(OFDM )；配置分析儀頻點設置為2.0G， WLAN模式為a/g(OFDM )，測試結果如下：

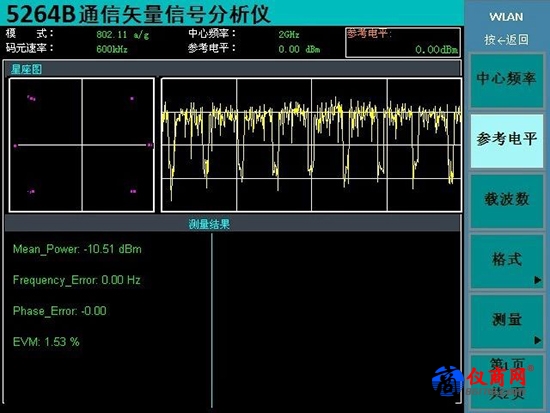

圖4 QPSK調制下的解調結果

2.配置信號源發射16QAM調制信號，頻點2.0G，WLAN模式為a/g(OFDM )；配置分析儀頻點設置為2.0G， WLAN模式為a/g(OFDM )，測試結果如下：

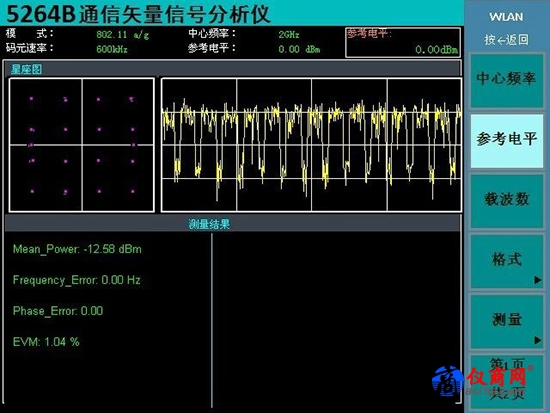

圖5 16QAM調制下的解調結果

3.配置信號源發射64QAM調制信號，頻點2.0G， WLAN模式為a/g(OFDM )；配置分析儀頻點設置為2.0G， WLAN模式為a/g(OFDM )，測試結果如下：

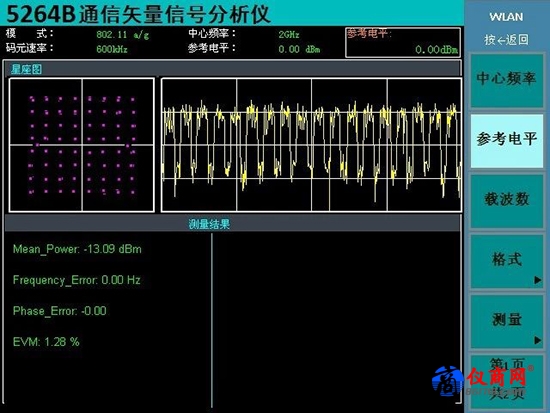

圖6 64QAM調制下的解調結果
