在TD-LTE或者TD-SCDMA等各種時分信號進行占用帶寬、頻譜發射模板、鄰道泄露抑制比等頻譜測試項目時，需要對數據有效時隙的信號，即特定子幀進行頻譜分析，TD-LTE幀結構見圖1，這就要求頻譜分析儀在用戶選定的時間窗口內掃描，時間窗口外停止掃描，這時需要用到分析儀的時間門“Gate”的功能。下面簡單介紹一下如何正確使用頻譜儀的Gate功能。

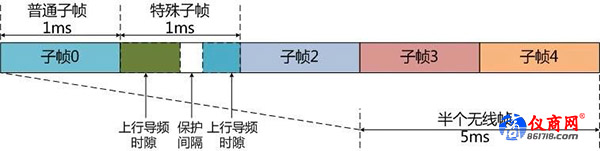

圖1 TD-LTE信號典型幀結構

便于理解，以一種典型時隙信號TD-SCDMA信號為例，中心頻率1800MHz，幅度0dBm，其一個無線幀的寬度（重復周期）為5ms，時隙信號(脈沖寬度)在662.5 us寬度內，用Ceyear思儀5264B信號分析儀測量的具體操作如下。

1、首先要設置5264B信號分析儀中心頻率1800MHz，掃頻范圍10MHz， 需要設置成1MHz。由于Free run沒有觸發，所以頻譜在不斷的跳動。

圖2 Free run模式下TD-SCDMA信號的頻譜

2、第二步要去設置Gate View，也就是選取所要分析的脈內信號。

a)按[掃描]→Gate ，進入GATE功能。

b)Gate View選擇on，這時5264B信號分析儀進入零掃寬（zero span）模式。為了獲得時域的脈沖包絡，要把RBW設置大于0.5倍的脈沖上升時間的倒數，也就是RBW盡可能要大。同時頻譜儀的掃描時間也要大于一個完整重復周期，最好設置3倍的重復周期。

c)按BW→RBW: 1MHz，這時可能還沒有信號或得到的信號是不斷抖動，需要設置Gate觸發源。

d)按[掃描]→Gate→More→Gate source→RF Burst 。

3、設置Gate View Setup，該步驟要設置好參考位置和選取Gate時間段，設置窗口延時和窗口寬度來選擇被測時間窗。設置Gate View Sweep Time 10ms約為重復周期的2倍。 再進入到Gate設置界面。

a)Sweep/control→Gate→Gate View Setup，Gate View Sweep Time：10ms， Gate View Start Time：80us。

b)設置Gate Delay :3ms，Gate Length：662.5us。

圖3 GATE功能的使用步驟

圖4窗口延時及窗口寬度設置

4、關掉Gate View，打開Gate，即可看到門選后的頻譜。要注意在Gate和Gate View下面的RBW要設置成同樣的帶寬1MHz，此時還可以測試帶內信號的信道功率及臨道泄露功率比等常規頻譜測試。

圖5 TD-SCDMA信號的完整頻譜
