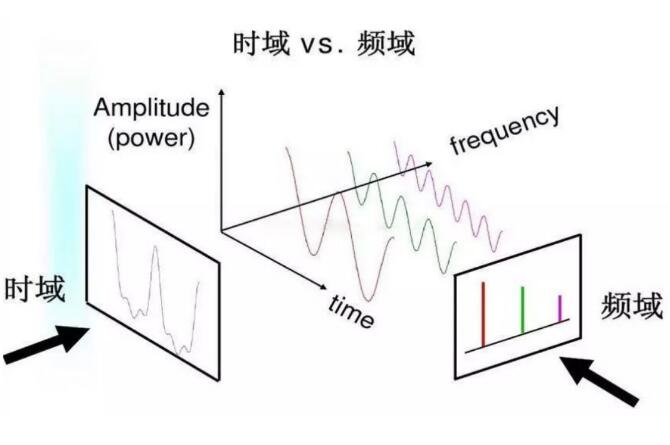

說到頻譜分析儀很多資料中都會出現下面這張圖
頻域：是描述信號在頻率方面特性時用到的一種坐標系。

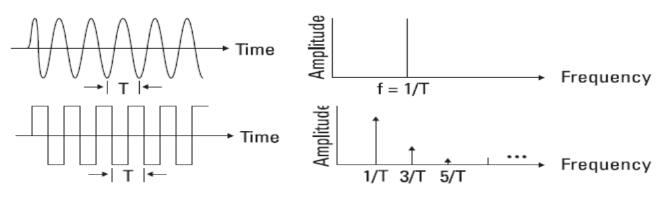

頻譜：頻率的分布曲線，復雜振蕩分解為振幅不同和頻率不同的諧振蕩，這些諧振蕩的幅值按頻率排列的圖形叫做頻譜。

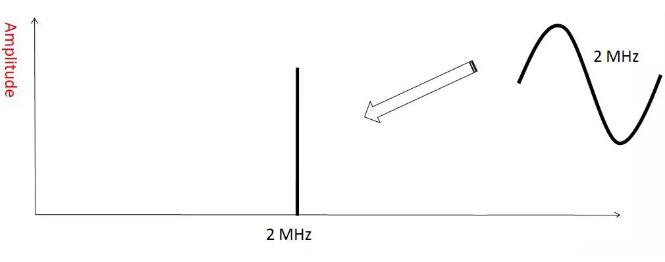

從頻譜上可以直接獲取的信息：
1、信號包含的頻率成份；
2、信號各頻率成份的幅度；
頻譜的用途：通過觀察信號的頻譜，可以幫我們找出產生該信號的設備的問題或者特性。

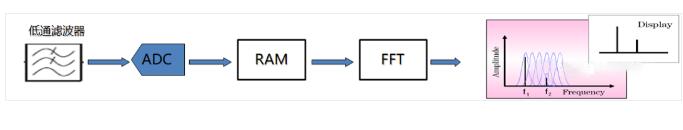

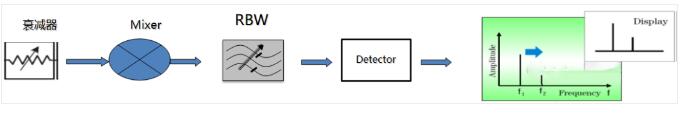

頻譜分析儀按工作原理分可分為：傅立葉式頻譜分析儀
和 掃頻式頻譜分析儀
頻譜分析儀可以測量功率、頻率、調制、噪聲和失真。
為什么要了解一個信號的頻譜成分？
有些系統原本就與頻域有關，例如電信系統使用的FDM頻分復用，廣播電臺也采用頻域多用方式。在這些限制帶寬的系統中，了解一個信號的頻譜成分就顯得很重要。

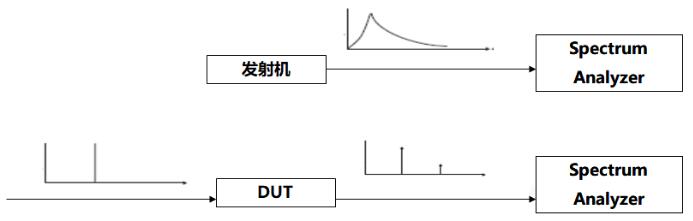

為什么要測量功率？
對于一個發射機而言，如果設計的發射功率太小就不能達到目的地，如果設計的發射功率過大，又會引起高能耗、高溫升、失真等問題。因此功率測量在系統驗證時會常常用到。
什么是調制調制與解調？
調制：將各種基帶信號轉換成適于信道傳輸的調制信號（已調信號或頻帶信號）；
解調：在接收端將收到的頻帶信號還原成基帶信號。
為什么要調制？
調制的目的有以下三個:
1、將基帶信號變換成適合在信道中傳輸的已調信號
2、改善系統的抗噪聲性能
3、實現信道的多路復用
為什么要測量調制？
在調制系統中，為了保證系統工作正常，信號被正確的發送（有效性），需要對調制質量（可靠性）進行測量。
調制測量有哪些項目？
模擬調制：調制深度, 邊帶功率, 載波功率，調制效率, 占用帶寬
數字調制：誤差矢量幅度（EVM）， IQ不平衡（IQ imbalance），相位誤差（phase error versus time）
什么是失真？
電子系統中所使用的許多電路都認為是線形電路。這意味著，對于正弦波輸入，輸出也是或許有不同幅度和相位的正弦波。在時域中，用戶指望看到與輸入波形形狀精確相同的輸出波形。在頻率中，我們指望看到輸出應具有與輸入相同的頻率（且只有該頻率）。由輸入信號產生的任何其他頻率都視為失真。
為什么要測量失真？

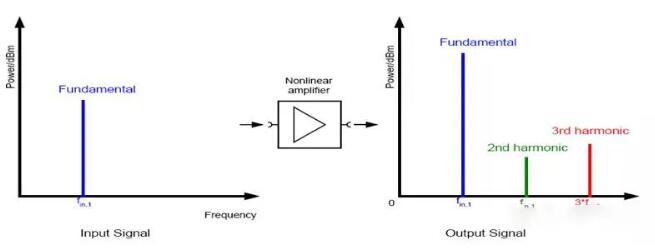

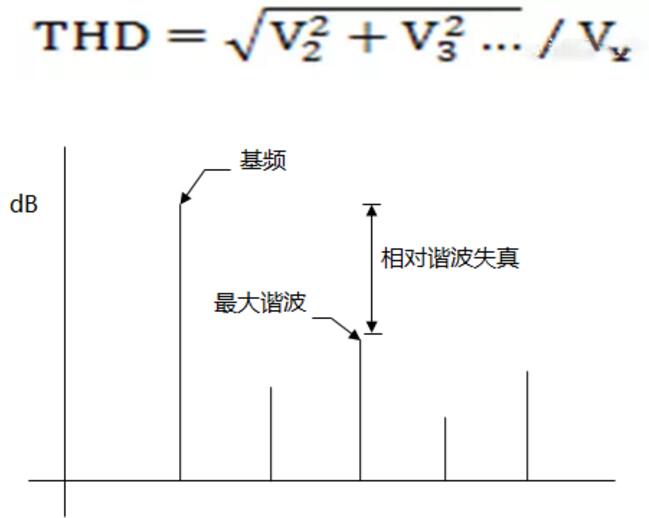

1、諧波失真
最大諧波
相對諧波失真
總諧波失真THD：基波的百分數

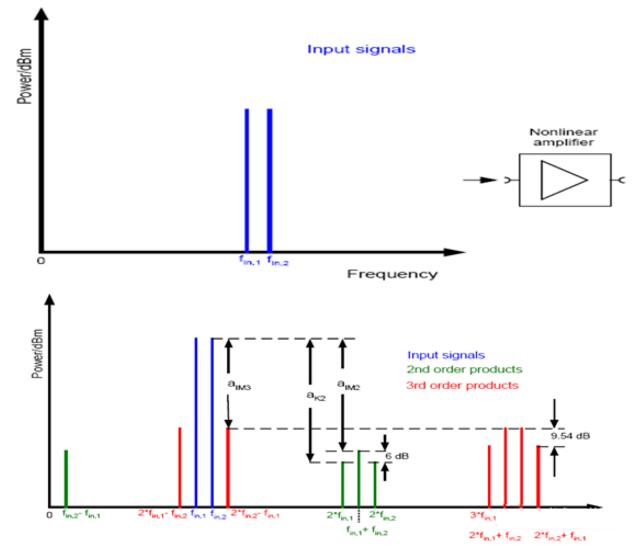

2、互調失真
當輸入兩個不同頻率的正弦波到非線性，輸出除了這個兩個信號以及他們的諧波外，還有諧波的和頻和差頻，這些新頻率分量稱為互調失真。
與原始信號接近的失真最難處理，因為失真分量落在“頻帶內”。
測量的量有三階互調失真、截獲點等。

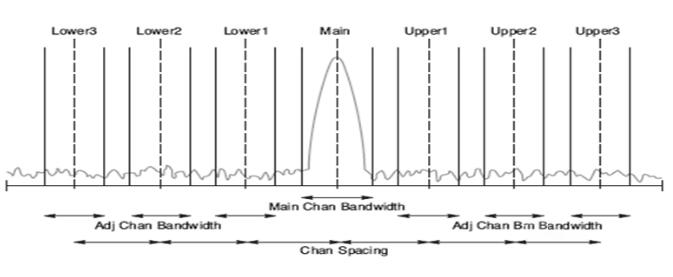

3、鄰近信道功率比ACPR
ACPR度量了干擾或者說是相鄰頻率信道功率的大小。通常定義為相鄰頻道（或偏移）內平均功率與發射信號頻道內的平均功率之比，ACPR描述了由于發射機硬件非線性造成的失真大小。
4、雜散輻射
spurious emissions漢語叫“雜散輻射”或者“雜散發射”，指的是在模擬信號處理的過程中，經過頻率變換和信號放大，會產生一些無用的信號，這些無用信號有些是有用信號的n次諧波，有的是在混頻時產生的副產品。這樣就造成了在輸出信號的頻譜上除了有用信號外，在其他頻率上還有一些比較小的信號（如果設計的太差的話，沒用的信號有時會比有用的信號還大），就像毛刺一樣，這種東西也會隨著有用信號從天線輻射出去，所以形象的叫做“雜散輻射”。
測量噪聲
噪聲功率譜密度
等效噪聲帶寬
分貝又是什么？
dB
分貝（dB)是借助于功率比來定義的：
A(dB) = 10log(P1/P2) = 20log(V2/V1)
dBm
P = 10log（P/PREF)
V= 20log（V/VREF)
頻譜和網絡測量最常用的功率參考值是1mW，結果用dBm表示。
P（dBm） = 10log（P/0.001）
分貝的用途？
分貝用來以對數方式確定功率的比值和電壓的比值。也可以通過適當的參考值來確定絕對值。分貝常用于電子系統中增益和損耗的計算。
為什么要用dB？
1、對數方式壓縮大范圍變化的信號電平。
2、在增益和損耗的計算時，乘法運算變成較方便的加法運算。

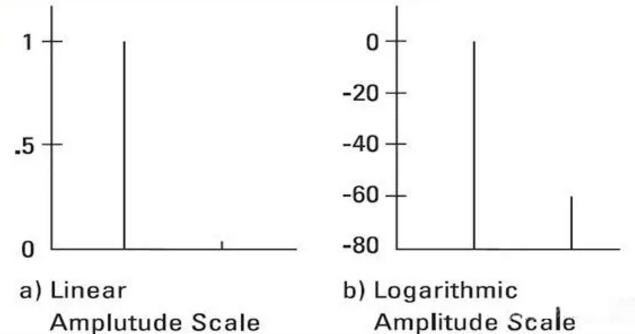

使用對數幅度坐標的好處？
在同樣屏幕分辨率下，可以同時觀察很大和很小的值。
例如：1V信號和10uV信號都能出現在動態范圍為100dB的顯示器上，
而用線性刻度則不可能以清晰的圖形同時顯示這兩個信號。
