一、客戶背景與需求
行業：消費類電子元器件制造商，電器陶瓷研發或有微秒級信號的測量需求。
需求：精確測量其產品點火時產生的瞬態高壓脈沖信號，以驗證性能。測量范圍需覆蓋8kV至20kV，需要顯示出打火時產生的脈沖信號，峰峰值對應的電壓值。需準確捕捉微秒級窄脈沖的真實波形。確保測試過程對人員和設備安全。需兼容現有主流示波器。
二、測試設備
核心：PKHV3020高壓衰減棒（1套），耐壓20kV，衰減比1000:1，帶寬100MHz。
示波器：Tektronix MDO3054（1臺），帶寬≥500MHz。
輔助：信號發生器（校準用）、高壓絕緣手套、接地線、原廠校準工具。

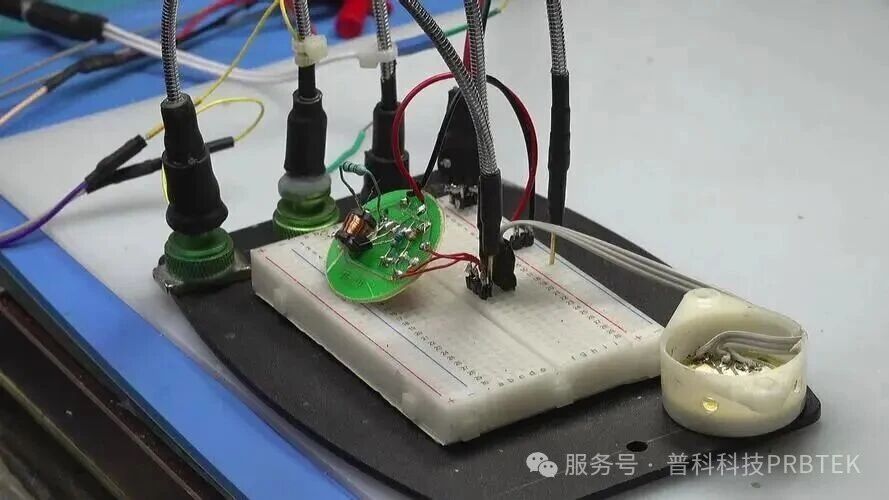

三、系統搭建與校準

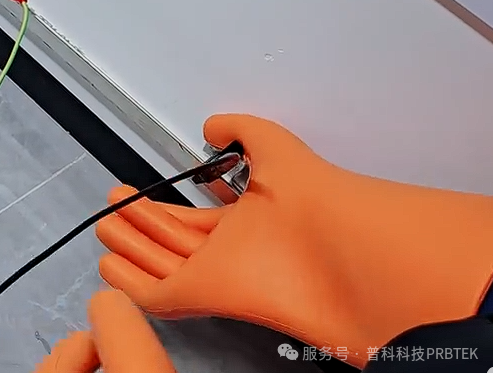

接地連接：操作前佩戴高壓絕緣手套，先將衰減棒接地夾連接至可靠接地端。
信號連接：將衰減棒通過專用補償器接入示波器通道1，衰減棒與補償盒序列號一一對應，示波器設置輸入阻抗為1MΩ，衰減比1000:1。
關鍵校準：使用信號發生器進行校準。
增益校準：輸入7Vrms/40Hz正弦波，調節“DC ATTEN”使示波器顯示7mVrms。

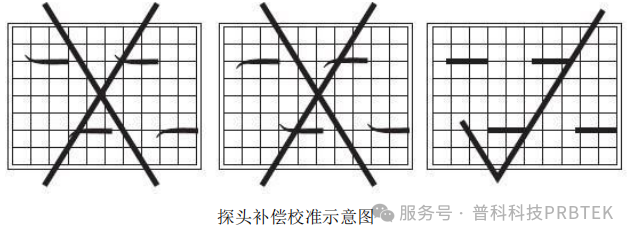

補償校準：輸入20Vpp/200Hz方波，調節“LF COMP”使方波波形平直。
四、測試方法與結果
1.將示波器時基調至1-5μs/div，設為單次觸發模式。

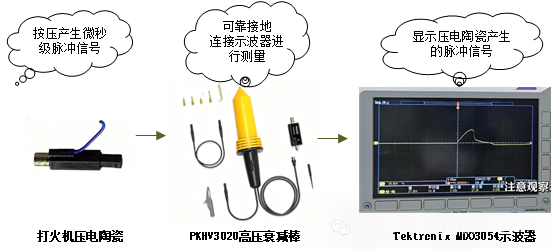

2.將衰減棒高壓端接近打火機壓電陶瓷高壓輸出端，按壓打火機壓電陶瓷觸發。
結果：示波器捕獲一個高壓脈沖波形。讀取其峰峰值電壓17.2kV,可分析脈沖寬度、上升時間等參數，與規格對比判斷產品是否合格。
五、總結
本方案基于PKHV3020構建了一套安全、精確的微秒級瞬態高壓測試系統。其20kV耐壓和100MHz帶寬能完美滿足測試需求。嚴格的校準與安全流程確保了測量準確性。該方案適用于該類高壓元器件的研發驗證與產線質量控制。
