客戶行業與需求

工業電機驅動系統研發企業，專注于變頻調速系統（VFD）設計與生產，致力于提升電機效率、降低能耗與溫升。

核心測試需求

為優化電機驅動算法、降低電機溫升，并嚴格滿足IEC 61800-3諧波標準，需對變頻調速系統輸出電流諧波進行高精度測量：

電流范圍：覆蓋 - 100A 峰值，適配重載啟動、制動等瞬態工況

帶寬性能：開關頻率 20kHz–50kHz，要求帶寬≥300kHz、上升時間≤100ns，精準捕捉高頻電流尖峰和諧波

測量精度：直流 / 交流精度≤±1%，相位誤差≤3°，保證功率損耗計算準確設備兼容：無縫對接現有Keysight Infiniium S 系列示波器

安全易用：非接觸式測量，不破壞原電路，支持快速拆裝

測試系統配置方案

1、        核心測量設備

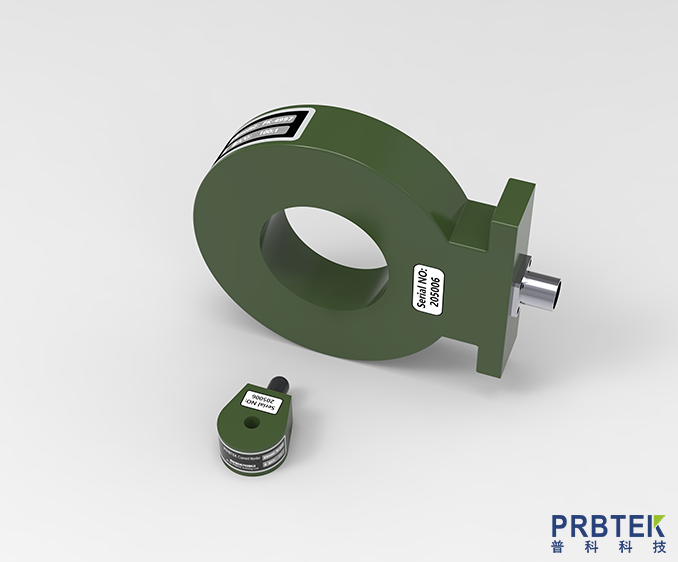

PK-2877 高頻電流互感器（2 套）

峰值電流：100A（完美覆蓋滿載測試）

上升時間：100ns（對應帶寬約 3.5MHz，遠超 300kHz 要求）

高頻帶寬：3dB 帶寬 200MHz，可捕捉 EMI 高頻諧波

輸出比：1V/A（100A 峰值對應 100V 輸出）

瞬態特性：跌落 0.1%/μs，大電流瞬態線性度優異

長期穩定：有效值 2.5A，滿足持續測試需求

低損耗：磁芯 L/f=0.0025，高頻測量精度更高

2、示波器系統

主機：Keysight Infiniium S-Series DSOX3104T

帶寬：1GHz（無測量瓶頸）

采樣率：5GSa/s（還原瞬態細節）

通道：4 通道（同步測電流、電壓）

選配：功率分析選件（直接輸出諧波分析結果）

3、輔助設備

高壓差分探頭：（PRBTEK PKDV5701，1 套，100:1 衰減適配 100V 信號，高帶寬高抗擾，完美匹配互感器高頻特性）

測試平臺：客戶定制 100A 工業電機測試臺

安全防護：CAT III 1000V 絕緣工具與防護裝備

系統搭建與配置

安裝：將 PK-2877 互感器套在變頻系統輸出端電機電纜上，保證垂直耦合

接線：互感器輸出經高壓差分探頭接入示波器通道 1、2（差分輸入）

參數設置：采樣率 5GSa/s，存儲深度 100Mpts，開啟功率分析功能

標準測試方法

1、穩態測試：100A 滿載運行，記錄電流波形，用示波器功率分析模塊解析諧波成分。

2、瞬態測試：模擬電機啟動、制動工況，記錄電流瞬態波形，分析上升時間、跌落特性。

3、精度驗證：用 Fluke 5520A 高精度電流源注入標準電流，對比測量值與標準值，計算誤差。

實測結果（全部達標）

諧波合規：100A 滿載下，5 次諧波 - 35dBm、7 次諧波 - 45dBm，滿足 IEC 61800-3 Class A 限值

瞬態優異：啟動上升時間 90ns，跌落 0.09%/μs，優于設計指標

精度超高：0–100A 全范圍誤差≤±0.9%，相位誤差≤2.8°，滿足高精度功率測量要求

方案總結

本方案采用PRBTEK PK-2877 高頻電流互感器，成功實現 100A 工業電機驅動電流諧波的精準測量。系統配置合理、兼容現有設備、測試數據可靠，為客戶優化電機驅動算法、提升產品性能提供了堅實支撐。
