壓力傳感器概述

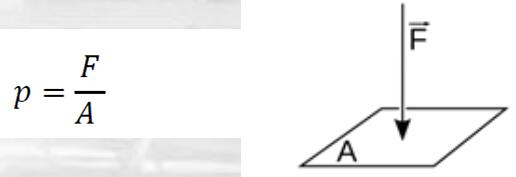

在各個工業現場中，經常需要對不同的介質壓力進行測量和控制， 無可避免的需要用到各種壓力測量裝置，比如壓力表，壓力開關，壓力傳感器和變送器等。工程術語中的壓力，在物理學上稱之為壓強，描述的是作用在物體單位面積上的力，單位為Pa（帕斯卡），其中F表示力，單位是N（牛頓）, A表示面積，單位是m2 (平方米)。

隨著電子技術的發展，各種電子式傳感器開始逐步替代傳統的機械式測量裝置，在壓力測量領域，壓力傳感器，變送器，電子式壓力開關等已經逐步取代傳統的機械式壓力表，壓力開關等。

在JJG860-2015中，壓力傳感器通常定義為將壓力信號轉換成可用的電信號的裝置。JJG882-2019中，壓力變送器是指將壓力信號轉換為可傳輸?shù)臉?biāo)準化信號的儀表，可以通俗的認為壓力變送器是在壓力傳感器的基礎上將電信號進行標準化的二次儀表。標準化的過程可以根據不同的應用要求靈活變化，可以是標準的電壓，電流信號，也可以是數字化傳輸?shù)母鞣N總線通訊協議等方式。

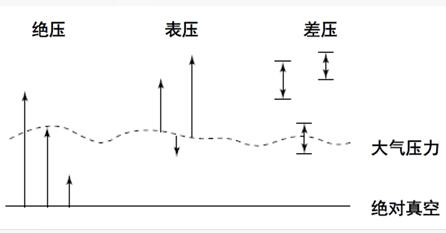

壓力傳感器根據壓力的參考端類型的不同，可以分為表壓，絕壓和差壓方式，絕壓是以絕對真空為參考起始零點，表壓是以當前的大氣壓力為參考起始零點，差壓則是以兩個不同壓力源的壓力為參考，測量?jī)蓚€(gè)源的壓力差值。

常用的壓力傳感器，按照壓力量程劃分，可簡單分為微壓（25kPa以下），低壓（25kPa~700kPa），中壓（700kPa~7MPa），中高壓(7MPa~70MPa)和高壓（70MP~500MPa）等，不同應用領域?qū)τ趬毫χ档慕缍ㄒ灿兄煌亩x方式。

從敏感元件的實現原理上看，壓力傳感器可以分為電阻式，電容式，諧振式，光學式等類型，主要是依靠不同敏感元件將壓力的物理變化轉換為可測量的電學信號變化。

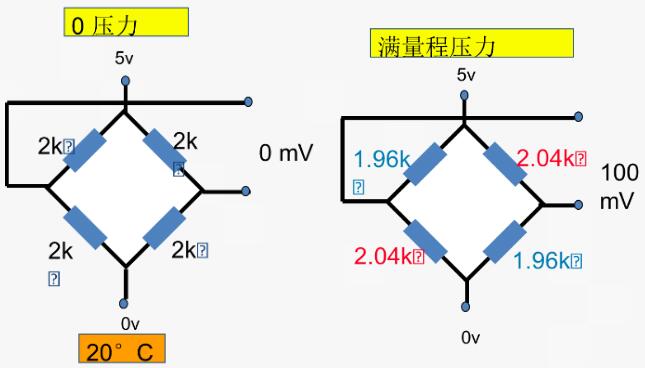

電阻式是通過將壓力變化轉換為敏感元件上的物理形變，在形變的物理載體上，制作力學敏感電阻，將形變轉換為電阻阻值的變化，通過組成電橋的方式測量電阻值的變化來得到壓力的變化量，常見的有擴散硅式壓力傳感器。

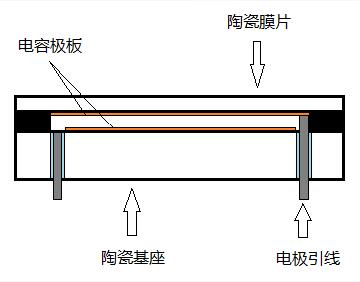

電容式則是將壓力變化轉換為電容極板間的距離或者介電常數的變化，從而改變電容的容值，通過振蕩電路將容值的變化采集量化，常見的有陶瓷電容壓力傳感器。

諧振式是通過將壓力的物理變化轉換為敏感元件的諧振頻率的變化，通過信號調理電路采集頻率的變化，常見的有石英諧振，硅諧振，振動筒等。

光學式是通過將壓力的物理變化轉換到光學信號的變化，通過測量光信號的相位變化或角位移等來采集壓力的變化，例如石英波登管。

針對不同的工業現場應用要求，各種傳感器原理和工藝有著不同的應用優缺點。

在微壓測量領域中，由于壓力數值較小，對敏感元件產生的物理變化也相應的小很多，這就要求了敏感元件需要具有較高的靈敏度。諧振式壓力傳感器由于靈敏度較高，頻率對壓力的變化更為敏感，因此在低壓高精度的測量中，有著比較好的性能表現，相對價格也比較高。當精度要求不是很高的情況下，擴散硅和電容式可以兼顧精度和成本。例如電容式真空傳感器，利用被測介質的介電常數的變化，可以精確的測量低真空度。擴散硅壓力傳感器的靈敏度相對較大，部分可以達到（1~2）mV/V/kPa，也可應用于微壓下的表壓絕壓測量。

在低壓和中壓的測量應用中，可選擇范圍較為廣泛，高精度可選諧振式，中等精度水平可以選用擴散硅式，陶瓷電容電阻式，金屬應變式等傳感器。擴散硅式靈敏度高，體積小，生產工藝復雜，相對成本略高；陶瓷式成本低，精度低，適合大批量低成本應用，受限于材料的特性，靈敏度較低，不耐壓力瞬變和機械沖擊；金屬應變式兼顧成本和精度，采用熱處理的彈性體，可以適應不同的測量介質要求，敏感元部分根據不同的工藝，有濺射薄膜，玻璃微熔，應變片等，覆蓋低靈敏度到高靈敏度的范圍，受限于彈性體工藝限制，在低壓力下的測量時，精度較差，優點是金屬的彈性體可以承受較大的沖擊。

中高壓的應用中，擴散硅和金屬應變式各有著廣泛的應用，陶瓷受限于材料的強度，高壓耐受強度較差。高壓應用中，金屬應變式有較大的優勢，得益于金屬?gòu)椥泽w材料的強度，可以承受幾百兆帕的壓力，同時能夠應對較大沖擊的應用場景，例如在石油壓裂領域有著非常廣泛的應用。

壓力傳感器按照準確度等級來看，覆蓋從高精度的0.01級到低精度的4.0級，通常諧振式壓力傳感器能覆蓋從低壓到高壓，0.01級到0.05級的測量要求，擴散硅傳感器的精度等級范圍為0.02~0.5級，陶瓷類的傳感器等級為0.2~4.0級，金屬應變式0.5~4.0級。

福祿克壓力校準解決方案

針對各種不同量程和精度的壓力傳感器校準，福祿克計量校準部的壓力校準產品，可以覆蓋從0.01級到4.0級的微壓到高壓的寬量程范圍壓力校準。

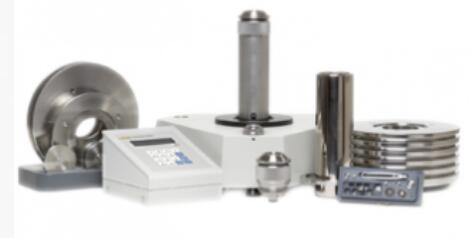

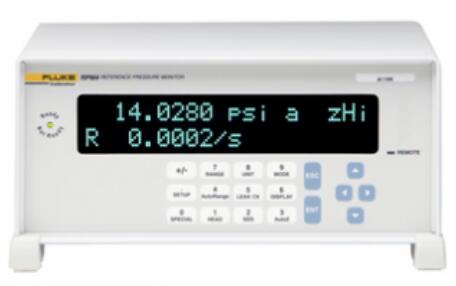

根據計量檢定規程要求，0.01級的壓力傳感器只能使用0.005級的活塞式壓力計來校準，福祿克的PG7601, PG7202和PG7302系列活塞壓力計，覆蓋從7kPa~500MPa范圍內的0.005級表壓絕壓壓力校準。

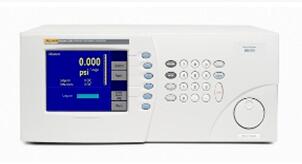

對于微壓的0.02~0.5級壓力傳感器，7250LP系列微壓氣體壓力校準器可以覆蓋0~25kPa微壓壓力范圍，最優不確定度達到0.009%讀數，搭配負表壓模塊，可實現負壓壓力校準。

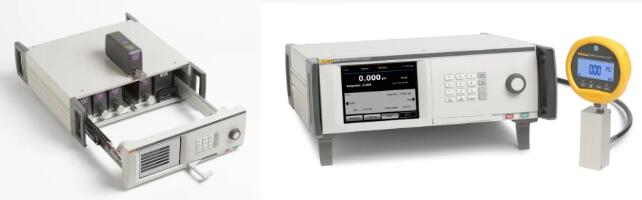

對于中壓到高壓范圍，6270A，8270A/8370A模塊化氣體壓力控制器可以覆蓋從低壓25kPa到高壓110MPa的氣體介質壓力校準，一年期不確定度達到0.01%讀數，單機可最多配備五個不同量程的校準模塊，實現各個量程段最優不確定度，使用氣體作為校準介質，可以適用于對潔凈度要求較高的傳感器校準應用，例如半導體行業應用的壓力傳感器。

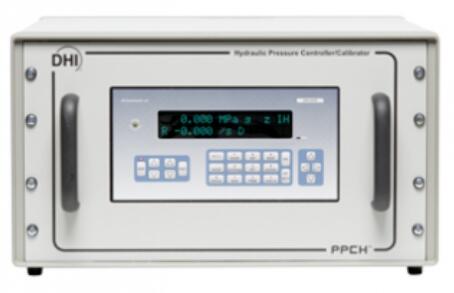

對于20MPa~200MPa的壓力傳感器，也可以采用PPCH高壓液體壓力校準器，實現1~200MPa的自動壓力校準，最優不確定度達到0.013%讀數， 具備自動量程功能，可實現最佳的傳感器校準性能。

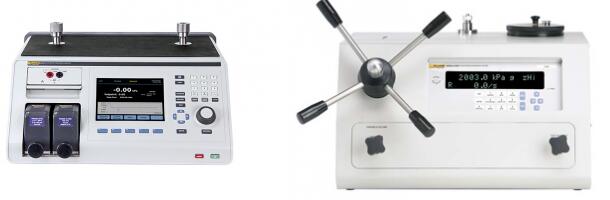

另外，對于一些需要低成本校準的應用，福祿克提供了低成本壓力控制器的2271A工業壓力校準器（氣體）和E-DWT-H數字壓力校準器（液體），可以適用于一些實驗室等小規模校準測試。FLUKE還提供整體解決方案，覆蓋從軟件到電測設備，管路連接，氣體和液體增壓系統等全系列校準應用。
