在新能源汽車和智能電網的應用中，不單是從電網到新能源汽車的能量轉換，也往往都會需要從汽車到電網的能量傳輸（V2G），此外就是在混能中的充放電轉換。而在能量轉換的過程中，擔當重要角色的DC-DC轉換器就成了充電接口和電池的主要模塊。
DC-DC 轉換器，作為電動汽動力系統中很重要的一部分，它的一類重要作用是為動力轉向系統，空調以及其他輔助設備提供所需的電力。另一類，是出現在復合電源系統中，與超級電容串聯，起到調節電源輸出，穩定母線電壓的作用。

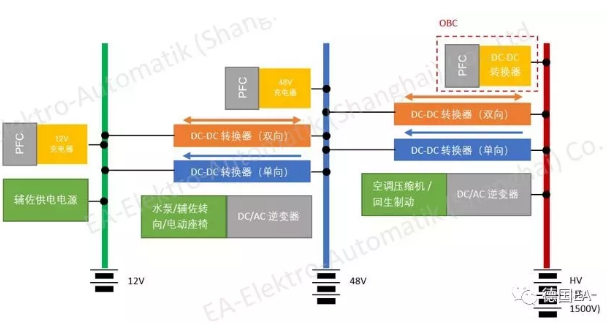

電動汽車的內部電氣系統模塊圖
今天的主題圍繞DCDC的分類和工作原理展開~
1、DCDC——“隔離與非隔離”
提到DCDC，首當其沖，我們要說說隔離和非隔離。
這里的隔離，不是居家隔離，而是電氣隔離。
電氣隔離，就是將電源與用電回路作電氣上的隔離，即將用電的分支電路與整個電氣系統隔離，使之成為一個在電氣上被隔離的、獨立的不接地安全系統，以防止在裸露導體故障帶電情況下發生間接觸電危險。實現電氣隔離以后，兩個電路之間沒有電氣上的直接聯系。即，兩個電路之間是相互絕緣的。同時還要保證兩個電路維持能量傳輸?shù)年P(guān)系。電氣隔離的作用主要是減少兩個不同的電路之間的相互干擾，降低噪聲。

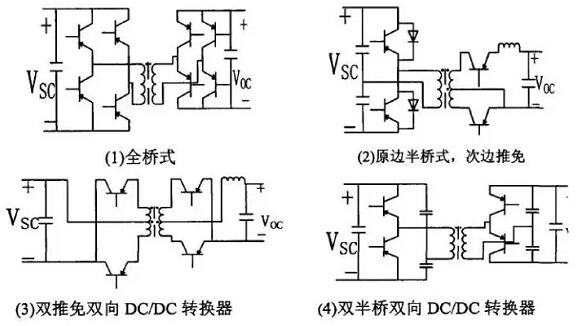

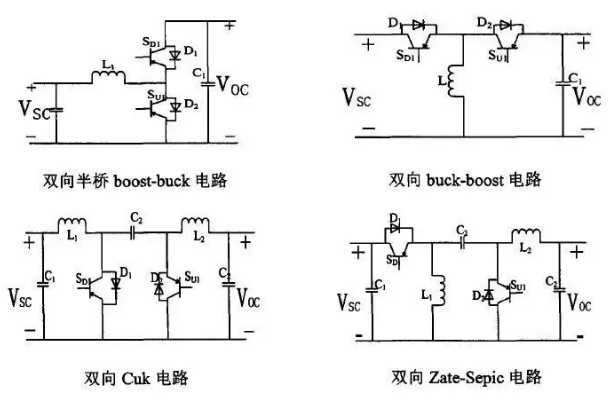

非隔離雙向DCDC，結構比較簡單，每個部件都是直接相連，沒有額外的能量損失，工作效率比較髙。對升壓側的電容要求比較高。主要的非隔離DCDC電路結構有雙向半橋boost-buck電路，雙向buck-boost電路，雙向buck電路，雙向Zate-Sepic電路，如下圖所示。
隔離型雙向DCDC，在非隔離型雙向DCDC轉換器的基礎上加上一個高頻變壓器就構成了隔離型雙向DCDC轉換器，高頻變壓器兩側的電路拓撲可以是全橋式、半橋式、推挽式等等。這幾種隔離型的雙向DCDC轉換器，采用了更多的功率開關，電壓變比大，帶電氣隔離等優點。但是這類DCDC轉換器結構復雜，成本也相對較高，轉換器的損耗高，低頻時會導致隔離變壓器鐵芯飽和，損耗會進一步增加。因此，非隔離型雙向DCDC轉換器比隔離型在電動汽車上運用更具有優勢。
2、DCDC ——“系統三部分”
主電路

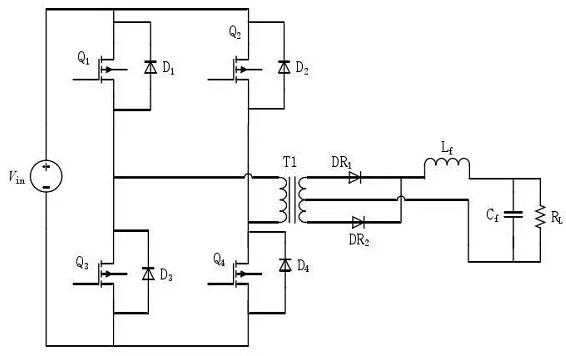

又叫做功率模塊，是整個DCDC的主體。一個典型的全橋型 DCDC 變換器主電路拓撲如下圖所示。
驅動模塊
對于控制芯片輸出的四路 PWM 驅動信號來說，并不能直接驅動四個功率開關管。所以，一般來說，開關電源是需要配套一個驅動電路來驅動功率開關管。驅動電路主要有以下三種：
1、直接耦合型：控制芯片的每一路輸出 PWM 驅動信號經過由兩個三極管組成的放大電路來驅動功率開關管。此種方法無法實現控制部分與主電路的隔離。
2、脈沖變壓器耦合型驅動電路：此電路是在直接耦合型的基礎上加上了一個脈沖變壓器，實現了控制電路與主電路的隔離。但是這種結構的缺點是，涉及到變壓器的設計、制作等方面，比較復雜。
3、驅動芯片的驅動電路：為了更加方便地來驅動功率開關管，很多公司研制出驅動芯片，驅動芯片可以輸出較大的功率，驅動開關管，而且隨著芯片的小型化發展，現在的驅動芯片體積非常小，有各種封裝形式。利用驅動芯片對功率開關管驅動，這種方法比較簡單，但是控制電路與主電路仍然沒有實現隔離。
控制模塊
主電路的反饋主要有三種控制模式：電壓控制模式，峰值電流控制模式，平均電流控制模式。
1、電壓控制模式：屬于電壓反饋，利用輸出電壓進行校正，是單環反饋模式，輸出電壓采樣與輸入基準電壓比較，得到的輸出信號與一鋸齒波電壓比較，輸出 PWM波信號。電壓控制模式設計以和運用都比較簡單，但是電壓控制模式?jīng)]有對輸出電流進行控制，有一定的誤差存在，并且輸出電壓先經過電感以及電容的濾波，使得動態響應比較差。
2、峰值電流控制模式：峰值電流控制模式與電壓控制模式的區別在于，峰值電流控制模式中，把電壓控制模式的那一路鋸齒波形，轉換成了電感的瞬時電流與一個小鋸齒波的疊加。但是電感的瞬時電流并不能表示平均電流的情況。
3、平均電流控制模式：屬于雙環控制方式，電壓環的輸出信號作為基準電流與電感電流的反饋信號比較。設置誤差放大器，可以平均化輸入電流的一些高頻分量，輸出的經過平均化處理的電流，再與芯片產生的鋸齒波進行比較，輸出合適的 PWM 波形。
相比三種控制方式，平均電流的控制方式不限制占空比，對輸出電壓和電感電流均進行反饋，有比較好的控制效果。采用平均電流控制方式進行反饋電路的設計時，把電流環是看作電壓環的一部分。
3、DCDC——“軟開關和硬開關”
DCDC中的硬開關與軟開關有何區別？
硬開關是不管開關管(DS極或CE極)上的電壓或電流，強行turn on或turn off開關管。當開關管上(DS極或CE極)電壓及電流較大時開關管動作，由于開關管狀態間的切換(由開到關，或由關到開)需要一定的時間，這會造成在開關管狀態間切換的某一段時間內電壓和電流會有一個交越區域，這個交越造成的開關管損耗稱為開關管的切換損耗。
軟開關是指通過檢測開關管電流或其他技術，做到當開關管兩端電壓或流過開關管電流為零時才導通或關斷開關管，這樣開關管就不會存在切換損耗。
一般來說軟開關的效率較高(因為沒有切換損)；操作頻率較高，PFC或變壓器體積可以減少，所以體積可以做的更小。但成本也相對較高，設計較復雜。
4、DCDC---“EA ”
工程師面對雙向高低壓轉換的測試要求，一般都采用電源負載分開測試的方法。這個方法優點在于成本低和布置簡單，不過犧牲了所占用的測試空間和沒法模擬電池在電流正負極的動態切換特性。
這里就要說到德國EA（ElektroAutomatik）的雙向電源PSB系列——

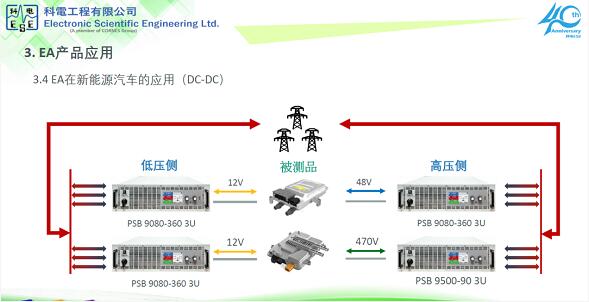

在車載雙向DC-DC測試中，PSB雙向電源提供多款不同電壓電流規格的電源，可覆蓋48V混動系統或高壓純電系統的應用。低壓側的PSB雙向電源可進行低電壓的輸入輸出，連接被測品后，在高壓側的PSB雙向電源可進行高壓的輸入輸出。形成一個電流可雙向流動的測試系統。配合PSB功率大、體積小和作為負載時電能可回饋電網的特性，整個測試搭建兼具節約空間與能源回收的兩項巨大優勢。

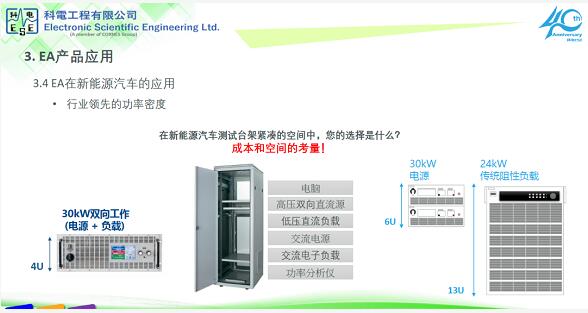

PSB雙向電源僅利用4U的體積即可提供30kW的直流電源和電子負載。相比傳統電源+負載動輒將近20U的體積，在系統集成中具有巨大的優勢。僅利用一個機柜即可完成測試臺架的搭建，可有效提高空間利用率。

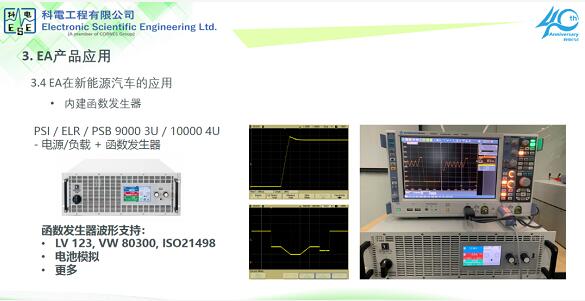

EA PSB全系列產品內置函數發生器，通過簡單的操作即可實現例如正弦波、方波、梯形波等任意波形的直流輸出。
EA這個品牌，來自行業的標簽，是這樣描述的：
EA電源采用模塊化設計，可輕松實現并機擴展功率 ，通過實驗室認證的EMC純凈的電源。
近40年高品質儀器級測試電源研發制造經驗，EA電源在德國設計、生產、制造，整機進口至中國。
