在高壓直流紋波測量等場景中，常遇到這樣的現象：使用同一高壓探頭搭配不同示波器或僅是不同通道下測交流耦合時，屏幕顯示的基線零點位置出現明顯差異，有的能正常歸零，有的不在零位。這種偏移并非設備故障，而是探頭與示波器組成的測量系統中，多重電路特性相互作用的結果。
一、排除故障
使用直流耦合測試，按規范操作將高壓探頭接入示波器，測1kV直流電源，若示波器可準確顯示該直流信號的波形及1kV對應數值，則表明探頭功能正常，問題可能出現在示波器上。
二、分析
耦合電容特性差異
不同示波器輸入回路的耦合電容，在容量精度、漏電阻等參數上不同。而交流耦合的核心是通過電容隔斷直流，電容性能差異會影響零點狀態。若電容存在微小漏電或容量偏差，會導致直流分量無法被徹底隔離，殘留的微小直流成分會使基線偏離零點。例如某示波器耦合電容老化，漏電阻下降，即使切換到交流耦合，仍有微量直流信號通過，造成零點偏移，而電容性能良好的示波器則無此問題。因此不同通道或不同示波器可能會有不同偏置。
探頭的衰減網絡差異

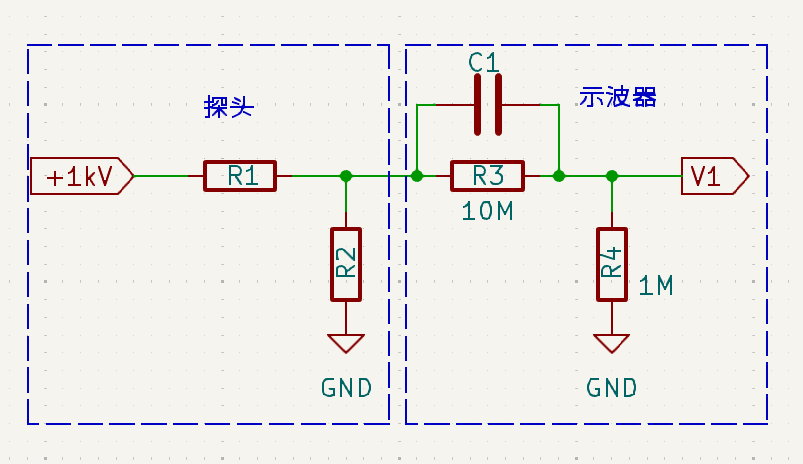

高壓探頭的核心功能通過電阻分壓實現，如下圖。不同探頭R1、R2不同，例如x1000探頭，輸入阻抗為100MΩ時，R1=100M，R2=111k；輸入阻抗為900MΩ時，R1=900M，R2=9.1M；輸入阻抗為1G時，則R1=999M，R2=∞。AC耦合測量1kV電壓時，當示波器內部AC耦合電容C1的漏電阻R3為無窮大，V1的直流分量恒為零；當R3=10M時，900M的x1000探頭約有500V偏置，而100M的x1000探頭只有100V偏置。因此不同探頭可能有不同偏置。
三、總結
經直流耦合測試排除高壓探頭故障后，其零點偏移源于測量系統中示波器相關特性差異及環境因素。主要是示波器的耦合電容特性、衰減網絡參數，與探頭組成的測量系統相互作用的結果。明確這一核心邏輯，可為后續優化測量方案、減少零點偏移提供關鍵方向。
