致遠儀器ZDL系列示波記錄儀涵蓋高速精準采集、多通道電氣隔離、超長時記錄、多信號同步采集、參數測量統計、CAN報文解析、模塊化適配及多格式導出等基礎功能，適配多行業測試場景，提供系統的基礎測試能力支撐。
示波器以高速采集見長，但以事件觸發捕捉為核心，長時間連續記錄并非其所長；傳統記錄儀可滿足長周期監測，卻在采樣速率和波形細節上有所不足。示波記錄儀將兩者融合在一臺設備中——既具備示波器級別的高速采集，又擁有記錄儀級別的長時連續記錄，一套系統同時解決“看得清”和“錄得久”的問題。對于示波記錄儀，基礎功能是評估的首要維度，無論測試需求多復雜，最終都要靠扎實的基礎能力來落地。
圖1 ZDL3000主機
一、信號采集能力
1、高速精準采集
ZDL支持高達100MSa/s的采樣率，可捕捉納秒級瞬態信號，能清晰記錄電源紋波、繼電器觸點動作、開關波形細節及元器件瞬態異常，便于工程師定位影響產品性能的關鍵細節。
圖2 100MSa/s采樣率采樣
2、多通道電氣隔離
ZDL系列支持同時接入最多8個采集模塊，模塊間相互絕緣屏蔽，有效隔離通道間信號串擾，適用于電力電子領域的高壓測試和抗干擾測試場景。
圖3 板卡間隔離屏蔽
3、多信號同步采集
在多物理量交叉分析場景中，通道間的時間同步是準確判斷信號關聯關系的前提。基于整體硬件架構設計，ZDL系列支持不同類型板卡之間的信號同步采集與測試，模塊化架構同時支持后續功能擴展與新應用場景適配。
圖4 記錄儀系統框架
二、數據記錄與導出
采集到的數據能否完整保存、靈活調用，關系到測試結果的可靠性與可用性。
4、超長時間數據記錄
ZDL全系列標配512GB硬盤存儲，可擴展至2TB，支持長時間連續記錄。內置斷電數據保護功能，突發停電時已采集的數據可得到保護。

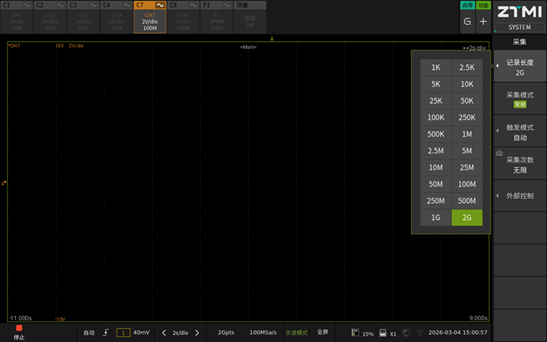

圖5 長時間數據記錄
5、多種標準格式導出
除儀器自有格式外，ZDL系列支持導出二進制、CSV、Float、Matlab、LabVIEW、SystemView等常用標準格式，可直接對接數據分析工具或開發軟件，也支持數據二次回讀。

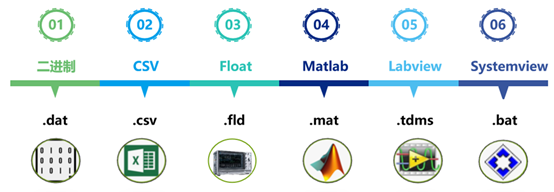

圖6 記錄儀數據導出格式
三、數據分析能力
數據完整保存之后，能否在儀器端直接完成分析、快速得出結論，影響測試效率的高低。
6、參數測量統計
ZDL系列內置55種參數測量統計功能，操作邏輯與主流示波器一致，熟悉示波器的工程師可直接上手，覆蓋日常測試中常見的參數分析需求。
圖7 全參數同步測量
7、DBC報文解析與CAN報文統計
ZDL系列搭配CAN接口模塊，支持CAN信號的同步采集與測試。通過加載DBC文件，可對新能源汽車等場景中的CAN信號進行數字化解析與報文統計分析。

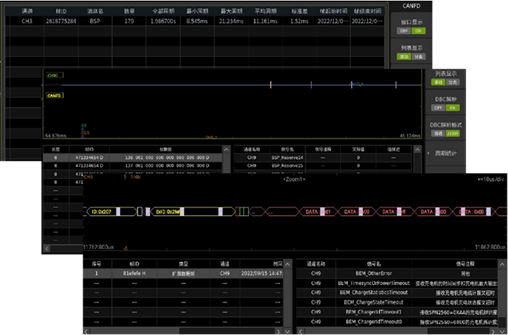

圖8 CAN分析功能
四、硬件靈活性
面對不同測試場景，硬件的可擴展性決定一臺儀器能覆蓋多大的使用范圍。
8、模塊化靈活適配ZDL全系列采用模塊化卡槽設計，支持按需自由搭配電壓、電流、溫度等功能模塊，無需額外采購專屬配件，一臺儀器可適配多種測試場景，降低設備采購成本。
圖9 記錄儀板卡參數
結 語
完整的基礎功能，是可靠測試的起點。
ZDL系列目前已應用于電力電子、新能源汽車、軌道交通、工業自動化、能源電力等領域，覆蓋電源研發調試、電機驅動測試、BMS電池管理系統驗證、車載總線分析、電氣設備長期運行監測等典型場景。如需了解更多技術參數或獲取選型建議，歡迎聯系致遠儀器技術團隊。
